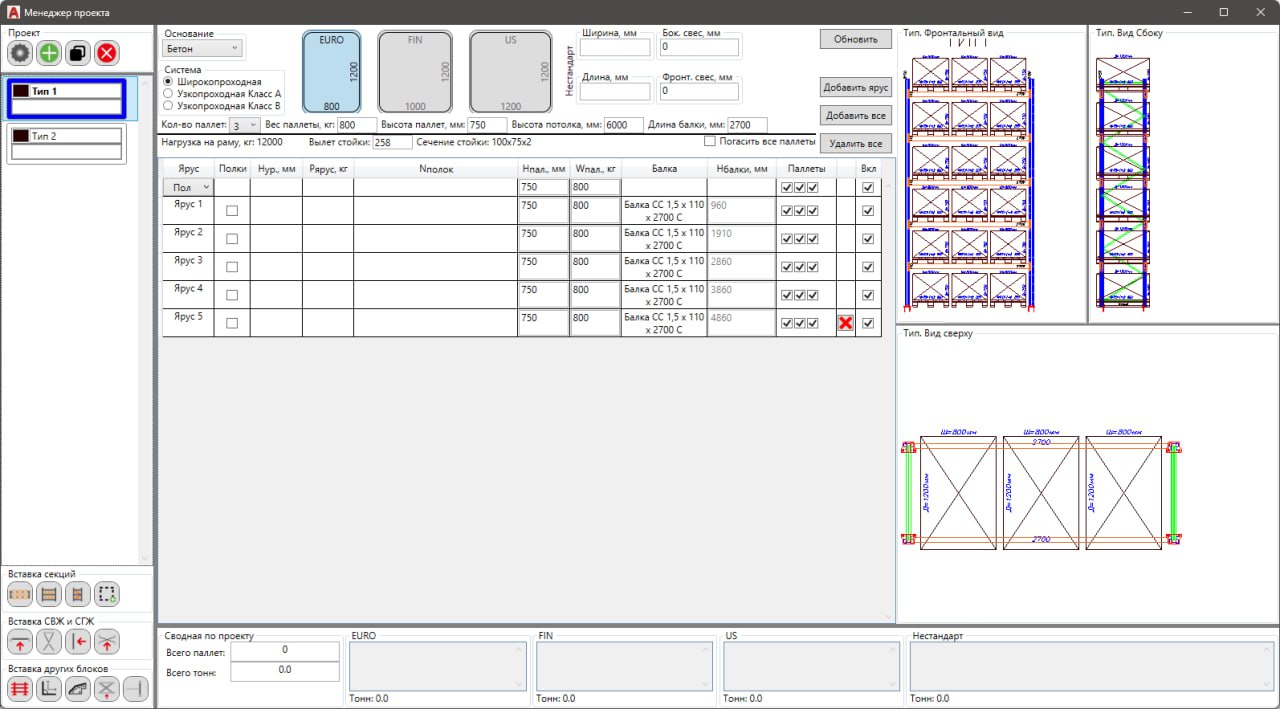

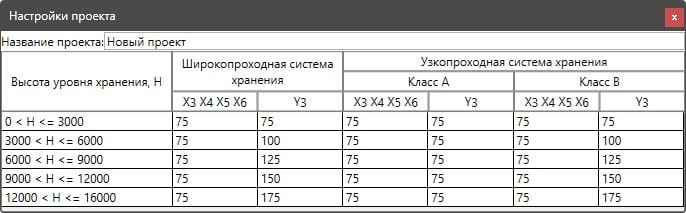

С целью выполнения проекта был создан Менеджер проекта, который открывается в виде отдельного окна в Автокад. В менеджере проекта создаются секции по ярусам, на ярусы раскладываются паллеты. Плагин автоматически рассчитывает все нагрузки, подбираются необходимые балки, учитываются зазоры в соответствии с внутренними стандартами Заказчика.

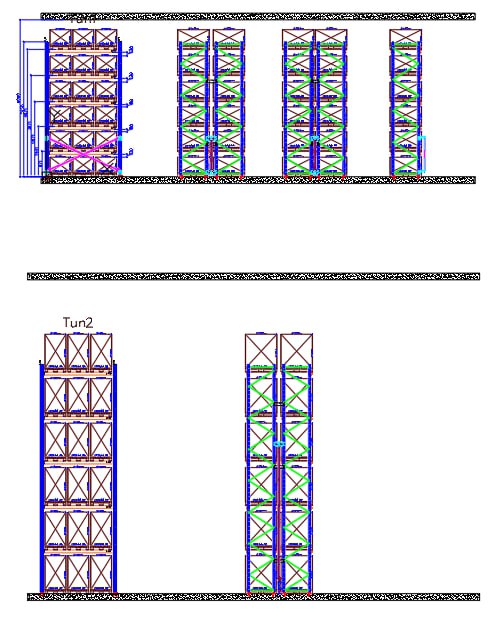

По ходу добавления ярусов и паллет программа автоматически собирает фронтальный вид стеллажа и показывает его в окне предпросмотра. Автоматически на основании фронтального вида строятся боковой вид и вид сверху для плана.
При построении секции учитываются такие параметры как: покрытие пола, размер и тип паллет, масса груза, наличие полок на ярусах, отбойники, наличие вертикальных и горизонтальных систем жесткости и прочие.
После построения пользователь программы может вставить все три вида на чертеж, а в менеджере проекта отображается список всех типов секций.

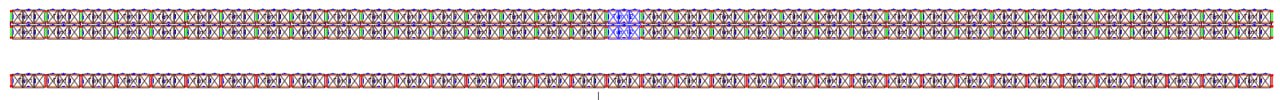

На втором этапе проектирования Пользователь раскладывает на виде сверху (на планировках) секции в виде одинарных или двойных рядов.
На основании раскладки считается общая масса груза, количество паллет всех типов и спецификация по проекту с ценами.
