Команда ИнфоСАПР по заказу компании DANTEX разработала программу для проектирования узлов фанкойлов, отопительных установок, тепловых завес, технологических или вентиляционных установок. На первом этапе была выбрана технология реализации через WEB браузер, так как пользователями программы должны были являться не проектировщики, а менеджеры по продажам, то есть об использовании САПР и плагинов для САПР речи не шло.

В связи с этим на подготовительном этапе было потрачено много времени на подготовку 3D моделей, чтобы перевести их из формата 3D SOLID в читаемый WEB формат.

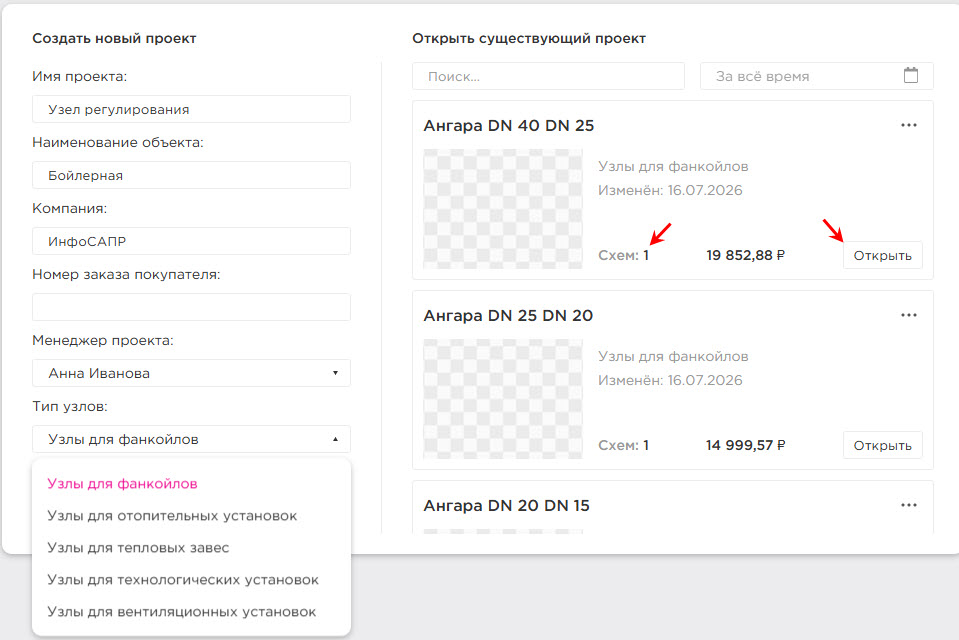

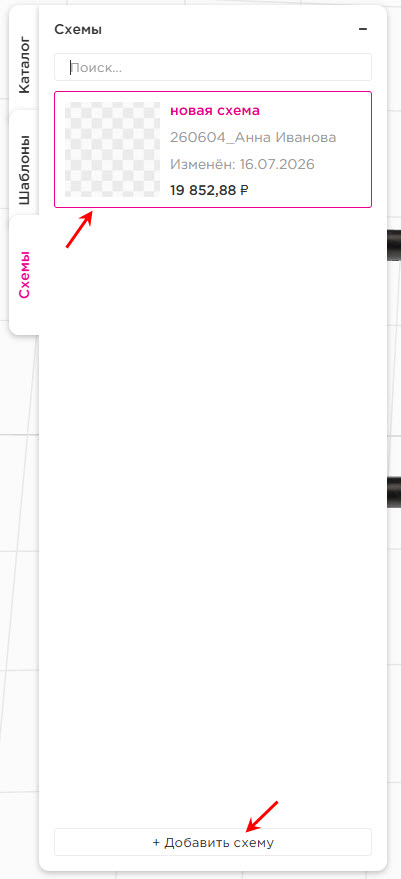

После ввода логина и пароля в браузере, пользователь создает проект с наименованием, выбором типа узла. Также можно выбрать ранее созданные проекты и продолжать работать в них. Внутри одного проекта может быть собрано несколько схем.

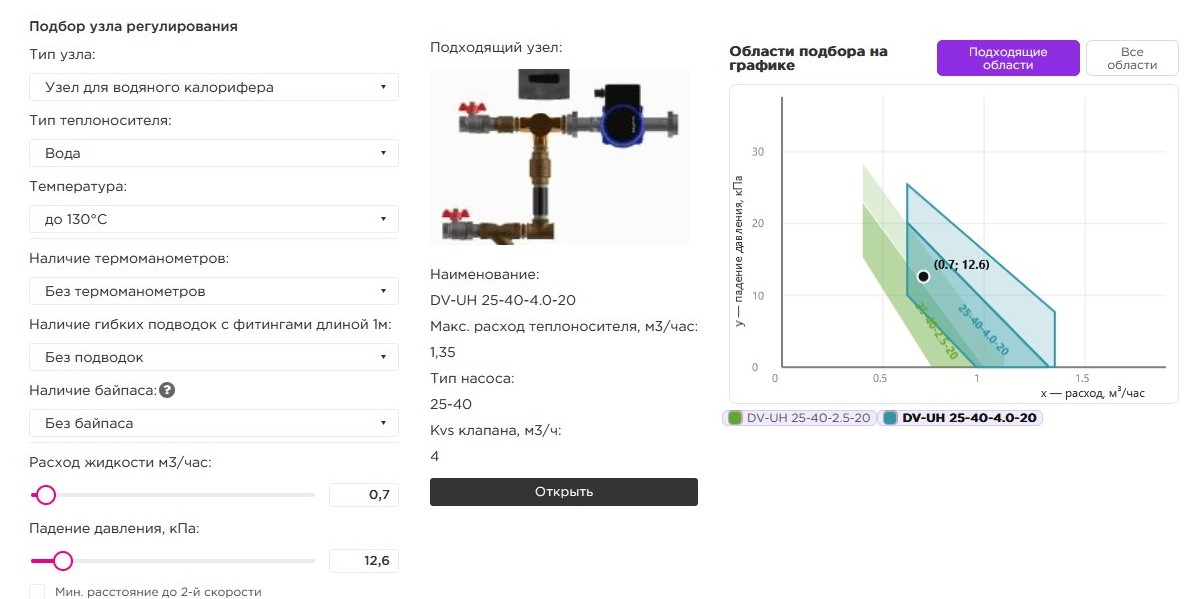

До момента составления узла из 3D деталей у Пользователя есть возможность посчитать узел, подобрать на основе введенных данных внешней среды и некоторых параметров. Система не просто подбирает подходящий под значения узел, но и строит Области подбора.

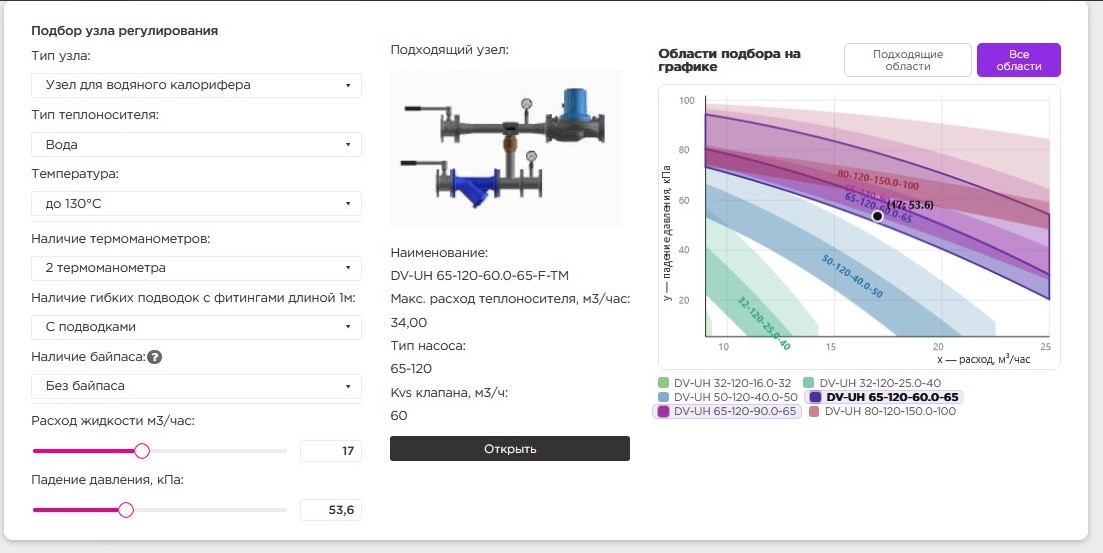

На графике отображается Оси координат – Расход и Падение давления и рабочие области. Чтобы построить такие графики в программу заложены математические уравнения, разработанные инженерами DANTEX для конкретного оборудования.

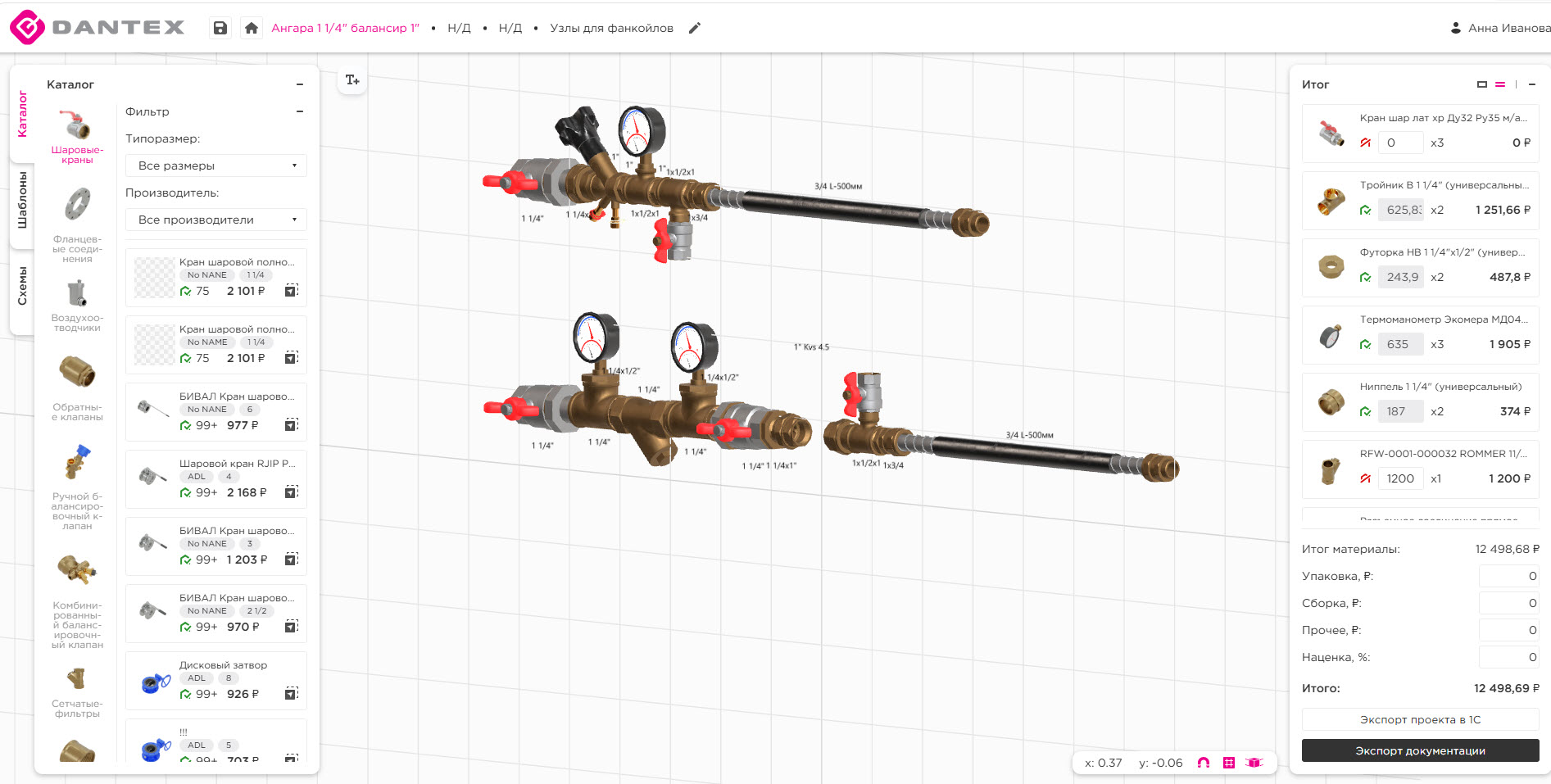

После расчетной части переходим к сборке узла или к выбору готового шаблона узла. Вот так выглядит общий вид окна программы:

Разберем более подробно назначение вкладок.

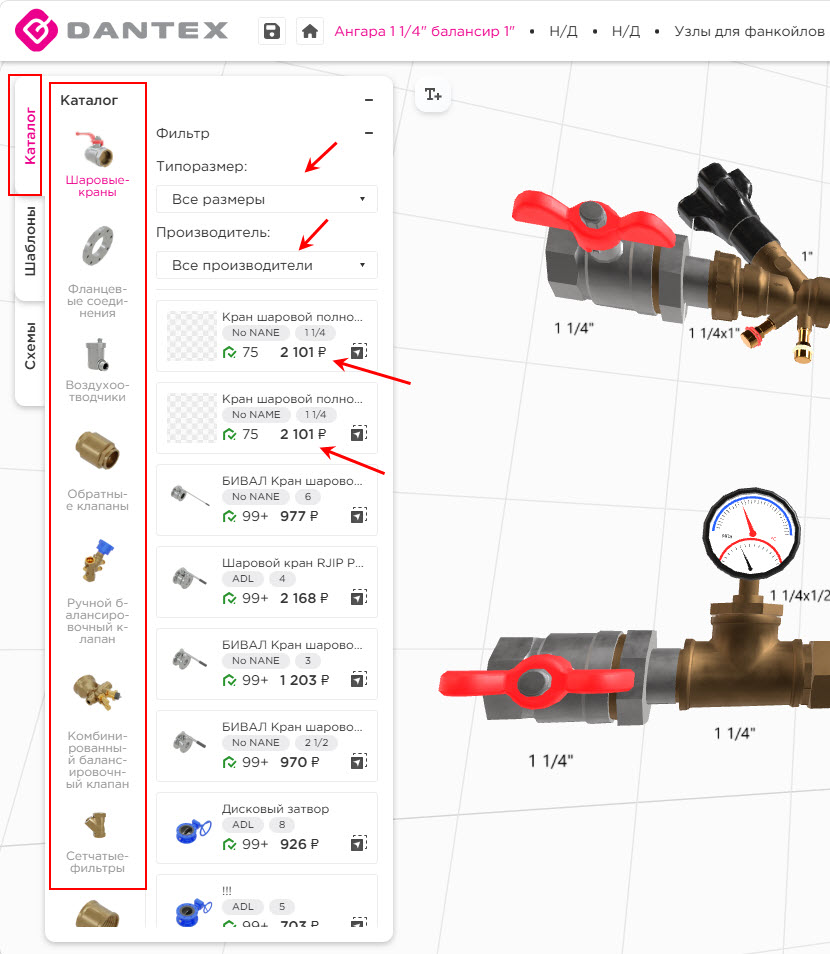

При составлении узла пользователь в первую очередь пользуется каталогом оборудования во вкладке КАТАЛОГ. Каталог создается на основании оборудования, размещенного в 1С клиента, то есть между 1С и программой есть постоянная связь и обмен данными. Поэтому в программе всегда видно актуальное количество оборудования на складе, актуальную цену, фотографии и наименования также берутся из 1С.

Это было еще одним требованием клиента, так как 1С используется не только как бухгалтерская система, но и как CRM система работы с проектами.

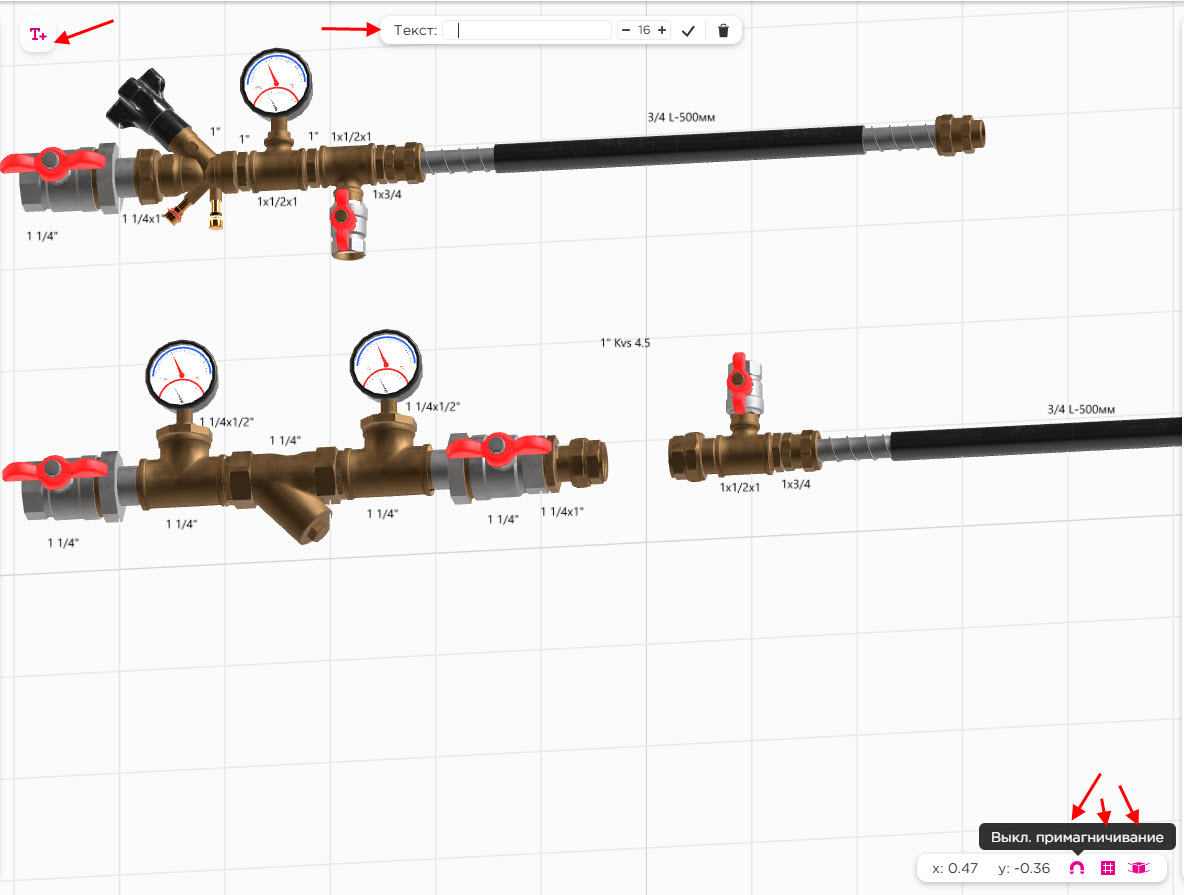

При составлении узла можно включать/отключать сетку, режим перемагничивания деталей друг к другу, видовой куб. Можно вставлять свободные подписи.

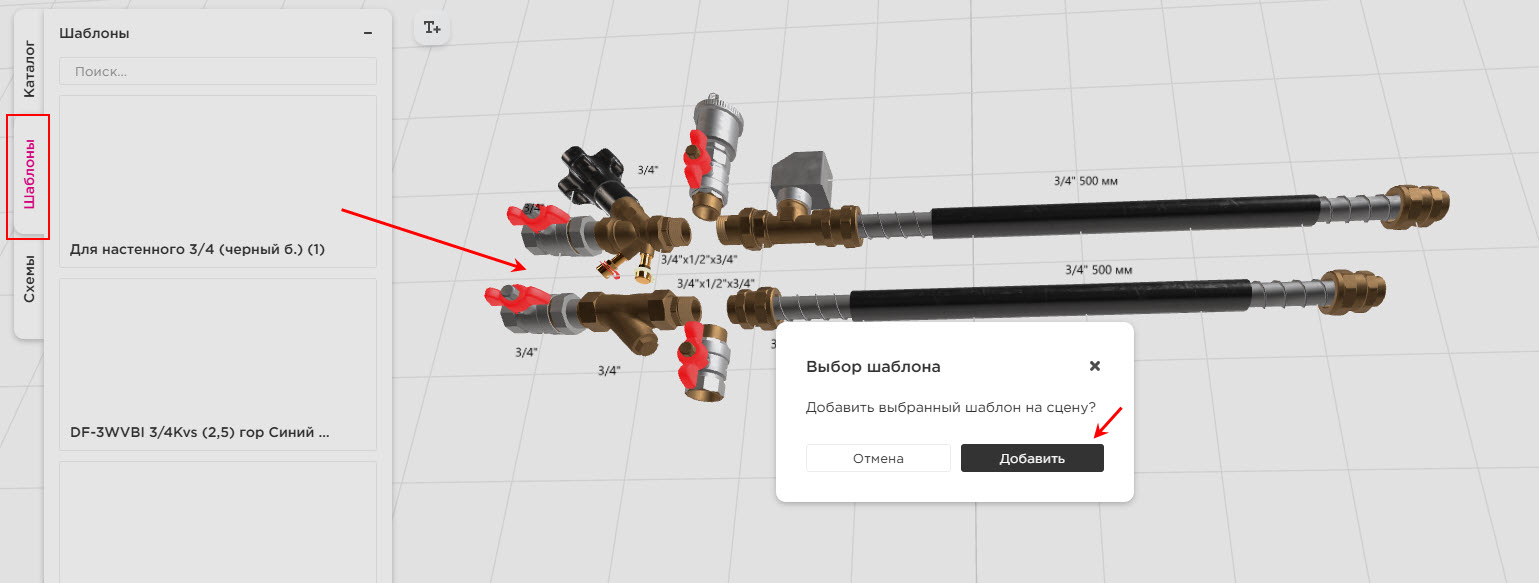

Наиболее часто используемые варианты узлов можно сохранять в шаблоны, чтобы потом использовать готовые наработки.

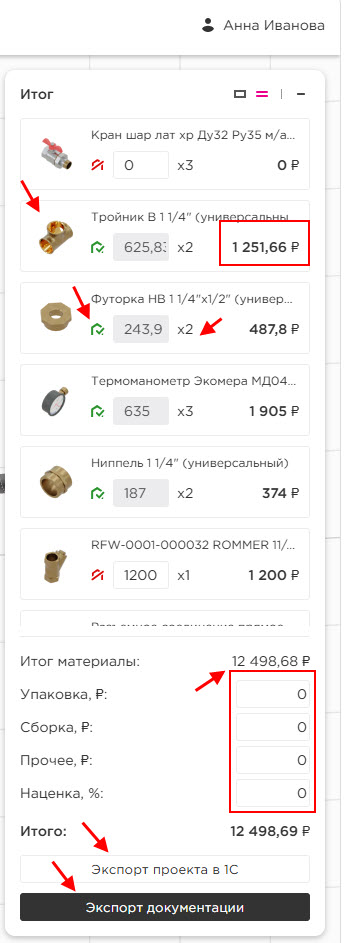

В правой части окна программы составляет калькуляция проекта. Перечень и количество берется из модели, цена подтягивается из 1С. Строки Упаковка, Сборка и другие являются необязательными и заполняются менеджеров вручную.

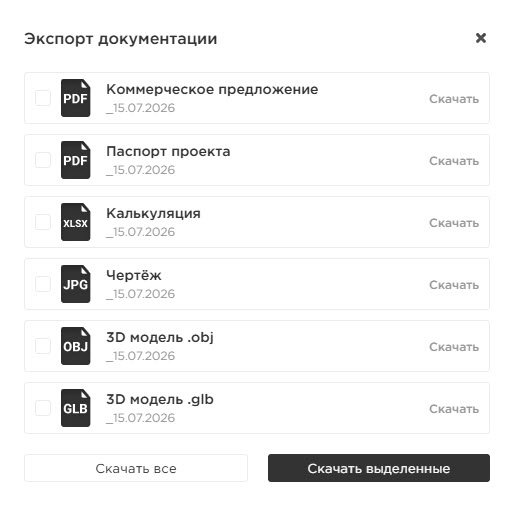

Далее проект может экспортироваться в 1С, как в CRM систему для продолжения работы с проектом. И выгружается список документации – не только текстовой в виде Коммерческого предложения и калькуляции, но и чертеж в 2В и 3D модель/

Благодарим компанию DANTEX за оказанное доверие в выборе ИнфоСАПР в качестве разработчика такого интересного проекта!
